Почему манометр показывает неправильное давление

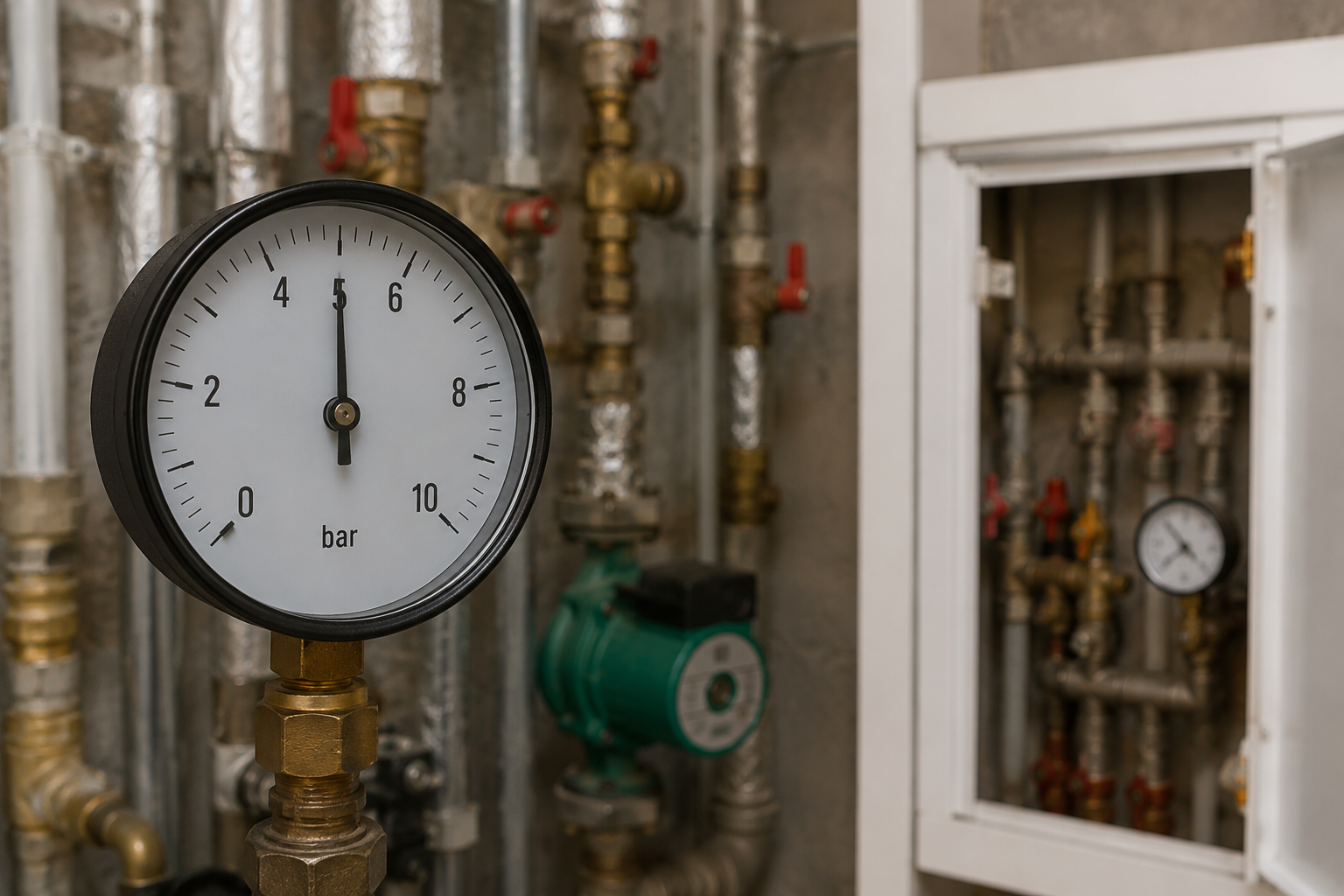

Представьте картину: вы заходите в котельную или открываете сантехнический шкаф в квартире, бросаете взгляд на стрелку прибора, а она застыла на отметке 5 бар. Или, наоборот, уныло упала в ноль, хотя из крана хлещет бодрый поток. Первая мысль — в системе коммунальный апокалипсис. Но чаще всего дело в другом: измерительный прибор просто вышел из строя или изначально подобран неправильно.

Когда стрелка начинает показывать погоду на Марсе вместо реальных мегапаскалей или бар, это не просто раздражает. В лучшем случае вы будете постоянно перезапускать котел, в худшем — пропустите критический скачок, который разорвет мембрану в дорогом баке или сорвет гибкую подводку.

Давайте разберемся, почему верный страж водопровода вдруг начинает обманывать, как устроена эта железка внутри и что делать, чтобы вернуть системе точность.

Ликбез: что это за прибор и зачем он вообще сдался в быту

Для начала снимем вопросы у тех, кто считает этот кругляш со стрелкой лишней деталью в инженерной системе. Если говорить профессиональным языком, то что такое манометр давления воды? Это механический прибор, предназначенный для измерения и визуального контроля избыточного давления жидкости в замкнутом контуре.

На практике без него вы слепы. Понимание того, для чего нужен манометр давления воды, приходит в момент первой серьезной аварии. Он выполняет три главные задачи:

1. Безопасность. Предупреждает о гидроударах и критическом росте давления, способном разрушить трубы.
2. Диагностика. Показывает, что фильтр тонкой очистки забился (если до него давление высокое, а после — резко падает).
3. Управление. Позволяет настроить автоматику (реле давления).

Обычно в современных реалиях зачем нужен манометр на воду в стандартном жилье? В первую очередь — чтобы контролировать редуктор давления и защищать дорогую бытовую технику вроде посудомоек и стиральных машин от скачков в центральной магистрали.

Какое давление мы вообще ищем?

Чтобы понять, что прибор врет, надо знать эталон. Если вас спросят, какое давление воды должно быть в квартире, четкого ответа в одно число вы не получите — есть строительные нормы (СНиП) и есть суровая реальность.

• Идеальный стандарт: Большинство сантехников слагают оды давлению в 2,5–4 бара. Этого с головой хватает для тропического душа и одновременного смыва унитаза.
• Верхний предел: Согласно нормативам, какое давление воды считается нормальным на вводе в квартиру — это диапазон от 2 до 6 бар. Все, что выше 6 бар, — зона риска, требующая установки редуктора.
• Автономные системы: В частных домах потолок ниже — там автоматика насоса обычно настраивается на включение при 1,5 бара и выключение при 3 барах.

Как это устроено изнутри: от трубки до стрелки

Чтобы понять природу ошибок, нужно заглянуть под стекло. Большинство приборов на рынке, будь то копеечный «китаец» или дорогой промышленный образец, используют принцип, придуманный еще в XIX веке французским инженером Бурдоном.

Если разобрать устройство манометра давления воды, внутри мы найдем:

• Штуцер с резьбой — через него вода заходит в прибор.
• Трубку Бурдона — изогнутая латунная или медная полая трубка, запаянная с одного конца.
• Трибко-секторный механизм (передаточный механизм) — система шестеренок и поводков, преобразующая микронные движения трубки во вращение оси.
• Стрелку и циферблат.

А теперь о том, как работает манометр давления воды на пальцах. Когда жидкость под давлением попадает внутрь изогнутой трубки, та пытается распрямиться. Помните детский праздничный свисток-язычок, который разворачивается, когда в него дуешь? Вот тут ровно та же физика. Запаянный конец трубки смещается всего на доли миллиметра, но через систему шестеренок это мизерное движение заставляет стрелку бодро бегать по шкале.

Если в этой цепочке ломается или забивается хотя бы одно звено — прощай, точность.

Главные причины, почему манометр показывает неправильные данные

Перейдем к конкретным ситуациям и техническим неисправностям. На практике причин неверных показаний всего пять, но каждая из них встречается регулярно.

1. Засорение штуцера и «закисание» (Кальцинация)

Самая банальная и частая проблема в российских реалиях жесткой воды. Отверстие в штуцере, куда заходит вода, очень узкое — часто меньше миллиметра.

Живой пример из практики: Клиент жалуется, что давление в системе отопления застыло на 2 барах и не двигается, даже когда котел остывает. Сливаем воду, выкручиваем прибор — а входное отверстие наглухо забито ржавчиной и известковым налетом. Вода зашла туда при высоком давлении, пробка заблокировала выход, и прибор превратился в «памятник» двум барам.

2. Остаточная деформация трубки Бурдона (Усталость металла)

Если прибор долгое время работал на пределе своих возможностей или пережил мощный гидроудар (например, при резком закрытии шарового крана магистрального насоса), медь внутри теряет эластичность. Трубка распрямилась, а вернуться в исходное положение уже не может. Стрелка при этом в нулевом состоянии системы не возвращается на ноль, а висит в районе 0,5–1 бара. Такой прибор ремонту не подлежит — только в утиль.

3. Поломка зубчатого механизма

Шестеренки внутри механизма крошечные и чаще всего латунные или пластиковые (в самых дешевых моделях). Если манометр стоит на линии, где постоянно идут микровибрации от работы насоса, зубья шестеренок банально стачиваются. Стрелка при этом начинает двигаться рывками или «залипать» в определенных положениях.

4. Влияние температуры

Физику не обманешь: при нагревании металлы расширяются. Если прибор не предназначен для высоких температур, а его засунули в контур горячего водоснабжения прямо возле теплообменника, погрешность может составить до 10–15%. Трубка Бурдона расширяется от тепла, а не от давления, и стрелка ползет вверх.

5. Разгерметизация корпуса (для глицериновых моделей)

Хорошие виброустойчивые приборы заполняют внутри жидким глицерином — он гасит колебания стрелки. Если корпус дал течь, глицерин ушел, стрелка начинает бешено прыгать от малейшего чиха системы, и считать точные показания становится невозможно.

Неправильный подбор: когда виноват не прибор, а человек

Часто манометр не сломан — его просто выбрали без учета характеристик системы. Чтобы не совершать таких ошибок, нужно разбираться в ключевых параметрах маркировки.

Диапазон и класс точности

Каждый прибор имеет свой диапазон давления манометра. Главное правило проектирования: рабочее давление в системе должно находиться в средней трети шкалы.

• Если у вас в квартире норма — 3 бара, то прибор нужно покупать со шкалой до 6 бар.
• Если купить прибор со шкалой до 25 бар, то в районе 2-3 бар погрешность будет настолько огромной, что вы не поймете, 2 там бара или все 4. Стрелка едва сдвинется от нуля.

Второй критический фактор — класс точности манометра. Он обозначается цифрами на циферблате (например, 1.0, 1.5, 2.5). Чем меньше цифра, тем точнее прибор. Эта цифра означает процент допустимой погрешности от всей шкалы.

Считаем на пальцах: Если у вас стоит прибор со шкалой на 10 бар и классом точности 2.5, то его допустимая «законная» погрешность составляет $10 \times 2,5\% = 0,25$ бара в любую сторону. Для быта — терпимо, для лаборатории — провал.

Геометрия и монтаж

Иногда погрешности возникают из-за некорректного монтажа. Здесь критичны три параметра:

• Диаметр манометра (обозначается как D или виден по корпусу — обычно 40, 50, 63, 100 мм). Маленький сорокамиллиметровый прибор неудобно читать издалека, из-за угла обзора (параллакса) вам будет казаться, что стрелка смещена.
• Резьба манометра для воды. Обычно это G1/4 или G1/8, реже — G1/2. Если резьбу закрутили с перекосом, используя тонны пакли, можно частично перекрыть внутренний проходной канал штуцера, нарушив свободный ток жидкости к измерительному элементу.

Специфика применения: где манометры «врут» чаще всего

Условия эксплуатации напрямую влияют на долговечность измерителя. Пройдемся по главным узлам инженерных систем дома.

Насосные станции и гидроаккумуляторы

Здесь приборы гибнут чаще всего. Манометр для насосной станции работает в условиях постоянных пульсаций давления. Когда включается поверхностный или погружной насос, происходит локальный мини-гидроудар. Если перед прибором не установлен демпфер (капиллярная трубка или сужение), механизм разбалтывается за один дачный сезон.

Аналогичная история происходит, когда подбирают манометр для гидроаккумулятора. Если в самом баке порвалась резиновая мембрана или стравился воздух через ниппель, насос начнет включаться и выключаться каждые две секунды. Стрелка манометра при этом совершает безумные танцы от 1 до 3 бар. Выдержать такую чечетку механические шестеренки долго не могут.

Системы отопления

Манометр для котла и в целом манометр для системы отопления работает в условиях температурных качелей. Здесь важно помнить: теплоноситель в системе отопления — это не чистая вода из-под крана, а часто смесь с антифризом или насыщенная солями жесткости техническая вода. При нагревании химикаты выпадают в осадок быстрее, забивая капиллярное отверстие прибора. Если ваш котел показывает, что давление в системе падает, не спешите подпитывать его водой — возможно, прибор просто забился шламом и не реагирует на реальное расширение жидкости.

Как проверить манометр и правильно измерить давление

1. Тест «Контрольный замер». Купите простой переносной автомобильный манометр (или бытовой сантехнический) с резиновым адаптером. Подключите его к любому свободному выходу системы — например, к штуцеру смесителя или сливному крану бойлера. Сравните показания со стационарным прибором. Разница более чем в 0.5 бара — повод для замены.

Резюме: как продлить жизнь прибору
