Почему прыгает стрелка манометра

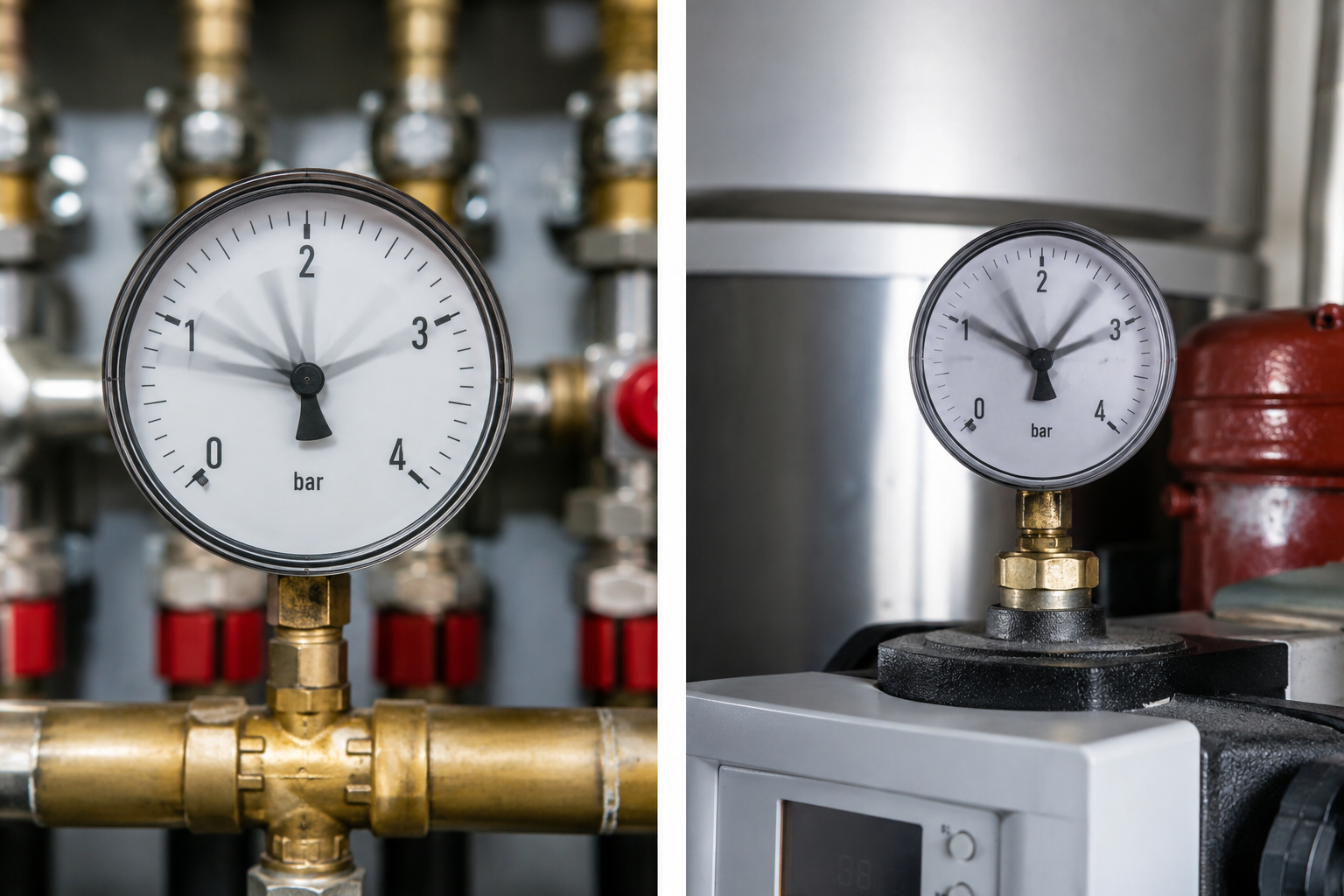

Стабильная работа системы водоснабжения или отопления — это когда все крутится, шумит в пределах нормы, а стрелки приборов замерли в одном положении. Но что делать, если манометр начинает вести себя как безумный метроном? Вы подходите к коллекторному узлу или котлу и видите, что стрелка не просто колеблется, а буквально летает из стороны в сторону.

Такое поведение прибора — не просто раздражающий визуальный дефект. Это четкий сигнал тревоги, который подает инженерная система. Давайте без занудства и лишней "воды" разберем, почему прыгает стрелка манометра, чем это грозит оборудованию и как вернуть системе стабильность.

Природа явления: физика процесса

Прежде чем крутить гайки, важно понять, что сам по себе манометр — прибор довольно простой. Внутри большинства стандартных моделей установлена так называемая трубка Бурдона. Это изогнутая медная или латунная деталь, которая разгибается под давлением жидкости и через систему рычагов (трибко-секторный механизм) двигает стрелку.

Если давление внутри трубы стабильно, стрелка неподвижна. Если же манометр показывает нестабильное давление, это означает, что внутри потока жидкости происходят резкие, высокочастотные колебания. Прибор просто честно фиксирует то, что происходит в трубе.

На практике все причины метаний стрелки можно разделить на две категории:

1. Проблемы в самой гидравлической системе (манометр исправен, но в трубах беда).
2. Поломка самого измерительного прибора.

Главные причины пульсации: ищем корень проблемы

Разберем конкретные ситуации, с которыми монтажники и владельцы домов сталкиваются чаще всего.

1. Работа поршневых и вибрационных насосов

Если в вашей системе за подачу воды отвечает вибрационный насос (типа знаменитого «Малыша» или «Ручейка») или поршневой агрегат, забудьте о покое. Принцип их работы основан на совершении возвратно-поступательных движений с высокой частотой (обычно около 50 Гц).

Каждый ход поршня или мембраны — это микрогидроудар. Жидкость толкается порциями. В итоге манометр дергается, причины чего кроются именно в циклической подаче. Стрелка будет совершать мелкие, но очень частые колебания в такт работе двигателя.

2. Смерть гидроаккумулятора или расширительного бака

Это, пожалуй, самая распространенная бытовая ситуация. В системе водоснабжения гидроаккумулятор (синий или белый бак) служит демпфером. Внутри него находится резиновая мембрана (груша), с одной стороны которой вода, а с другой — закачанный воздух. Воздух сжимается и гасит любые резкие скачки давления.

Что происходит, если мембрана порвалась или из бака просто вышел весь воздух? Система теряет свою «подушку безопасности». Вода — субстанция несжимаемая. Как только включается насос, давление мгновенно взлетает. Насос отключается — давление падает. В этот момент манометр давления воды прыгает стрелка с амплитудой в несколько бар, превращая работу реле давления в хаотичное щелканье.

Мини-пример из жизни: Представьте, что вы едете на машине, у которой вместо резиновых надувных колес стоят жесткие деревянные обода. Вы почувствуете каждую микротрещину на асфальте. Вот то же самое происходит и с трубами, когда сдувается гидроаккумулятор.

3. Воздушные пробки и кавитация

Воздух в гидравлической системе — злейший враг стабильности. Если контур отопления или водоснабжения завоздушен, пузыри, проходя через сужения труб или регулировочную арматуру, схлопываются или расширяются.

Еще хуже, если в системе возникает кавитация — образование пузырьков пара из-за резкого падения давления в зонах высокой скорости потока (например, сразу за рабочим колесом мощного насоса). Когда эти пузырьки попадают в зону нормального давления, они взрывообразно схлопываются. Это порождает сильнейшие локальные гидроудары, из-за чего почему скачет давление на манометре так, будто по трубе бьют молотком.

4. Неисправности регулирующей арматуры

Иногда виновником становится «залипающий» редуктор давления или некачественный обратный клапан. Если пружина внутри клапана потеряла жесткость или шток оброс известковыми отложениями, клапан начинает совершать автоколебания. Он то резко закрывается, то открывается, создавая автоволны давления. Логичный итог — постоянная вибрация стрелки манометра, причины которой кроются в банальном износе копеечной детали.

Когда виноват сам прибор: неисправности манометра

Иногда гидравлика работает идеально, а стрелка все равно ведет себя неадекватно. Это значит, что пора диагностировать сам измеритель. Какие бывают неисправности манометра давления воды?

• Люфт механизма. Со временем зубья шестеренок (трибки и сектора) внутри прибора стираются. Между ними появляется свободный ход. При малейшем изменении потока стрелка начинает болтаться, как флюгер на ветру.
• Засорение штуцера. Входное отверстие манометра очень узкое (обычно менее 1 мм). Если в системе циркулирует ржавчина, окалина или песок, это отверстие может частично забиться. Поток воды становится турбулентным прямо на входе в прибор, и почему трясется стрелка манометра воды — становится очевидно.
• Утеря демпфирующей жидкости. Качественные промышленные манометры заполняют глицерином или силиконовым маслом. Эта вязкая жидкость гасит любые колебания стрелки. Если корпус дал течь и глицерин вытек, стрелка лишается своей защиты и начинает повторять малейший чих системы.

Сравнительная таблица симптомов и причин

Чтобы вам было проще сориентироваться, мы собрали основные проявления проблемы в одну понятную таблицу.

Чем опасны постоянные прыжки стрелки?

Некоторые думают: «Ну прыгает и прыгает, бог с ней, главное, что вода из крана течет». Это опасное заблуждение. Проще говоря, прыгающая стрелка — это верхушка айсберга.

Если почему манометр резко меняет показания, значит, вся система испытывает динамические нагрузки. Постоянные микрогидроудары разрушают:

• Резьбовые соединения (они начинают подтекать).
• Керамические картриджи в смесителях.
• Теплообменники дорогих газовых и электрических котлов.
• Мембраны расширительных баков (они перетираются в разы быстрее).

В конечном итоге, игнорирование проблемы приведет к дорогостоящему ремонту всей инженерной сантехники.

Как решить проблему: пошаговый алгоритм

Если вы заметили, что почему пульсирует манометр давления, действуйте по следующему плану:

Шаг 1: Проверка гидроаккумулятора

Выключите насос из розетки. Слейте всю воду из системы, открыв самый нижний кран. Возьмите обычный автомобильный манометр и измерьте давление через ниппель бака. Оно должно быть на 10-10% ниже, чем давление включения вашего насоса. Например, если насос включается при 2 бар, в баке должно быть 1,8 бар. Если из ниппеля брызнула вода — мембрана порвана, бак под замену.

Шаг 2: Установка демпфера (гасителя пульсаций)

Если прыжки вызваны работой поршневого насоса, перед манометром нужно установить специальную петлевую трубку (трубку Перкинса) или игольчатый вентиль. Прикрывая вентиль, вы заужаете проходное сечение, и до манометра доходит уже сглаженный поток.

Шаг 3: Переход на глицериновые приборы

Обычный сухой манометр в условиях вибрации долго не проживет. Замените его на виброустойчивый манометр, заполненный глицерином. Его стрелка будет двигаться плавно, как в масле (собственно, она и движется в масле).

Заключение
